電感線圈點膠機解決方案

01
項目背景

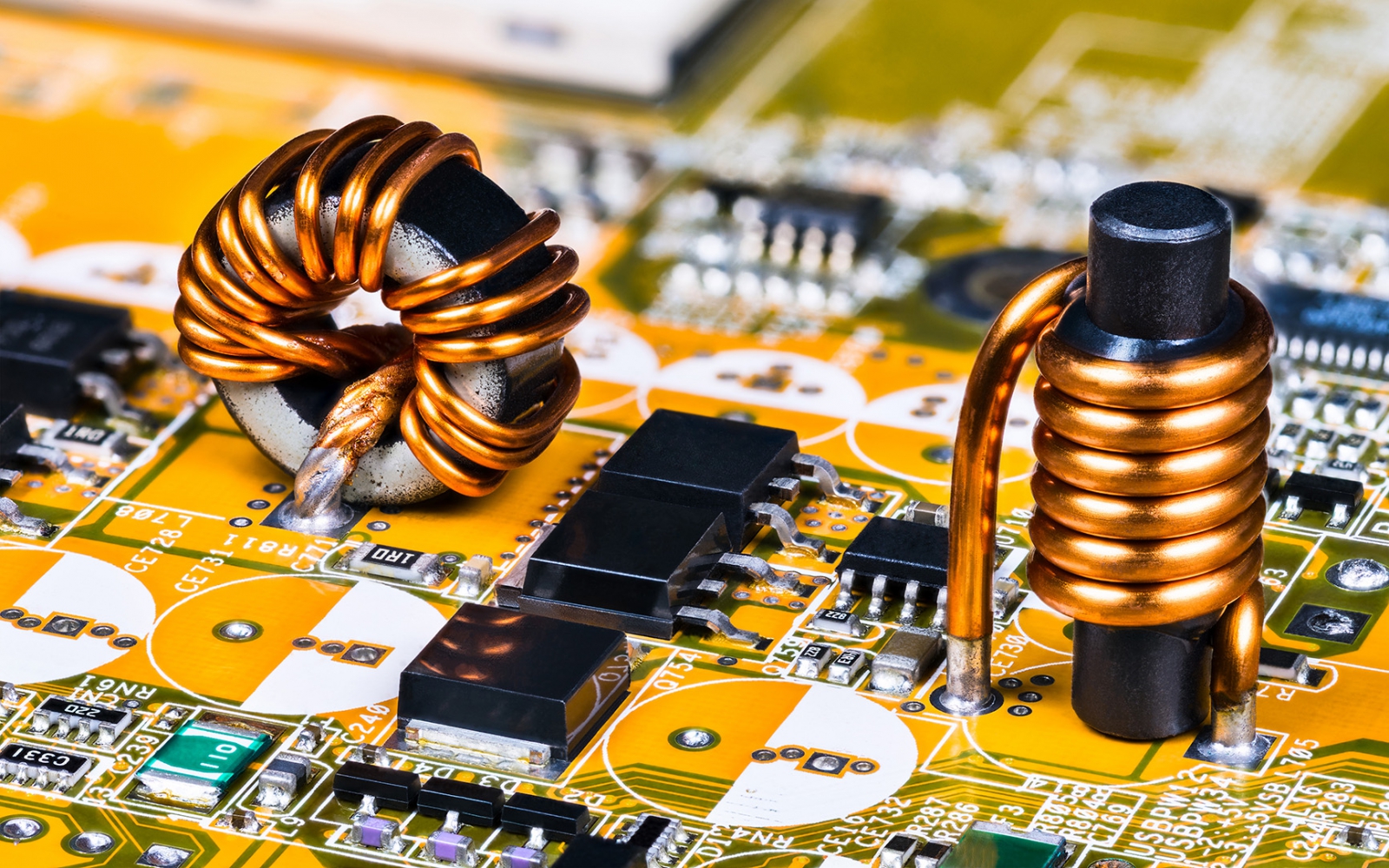

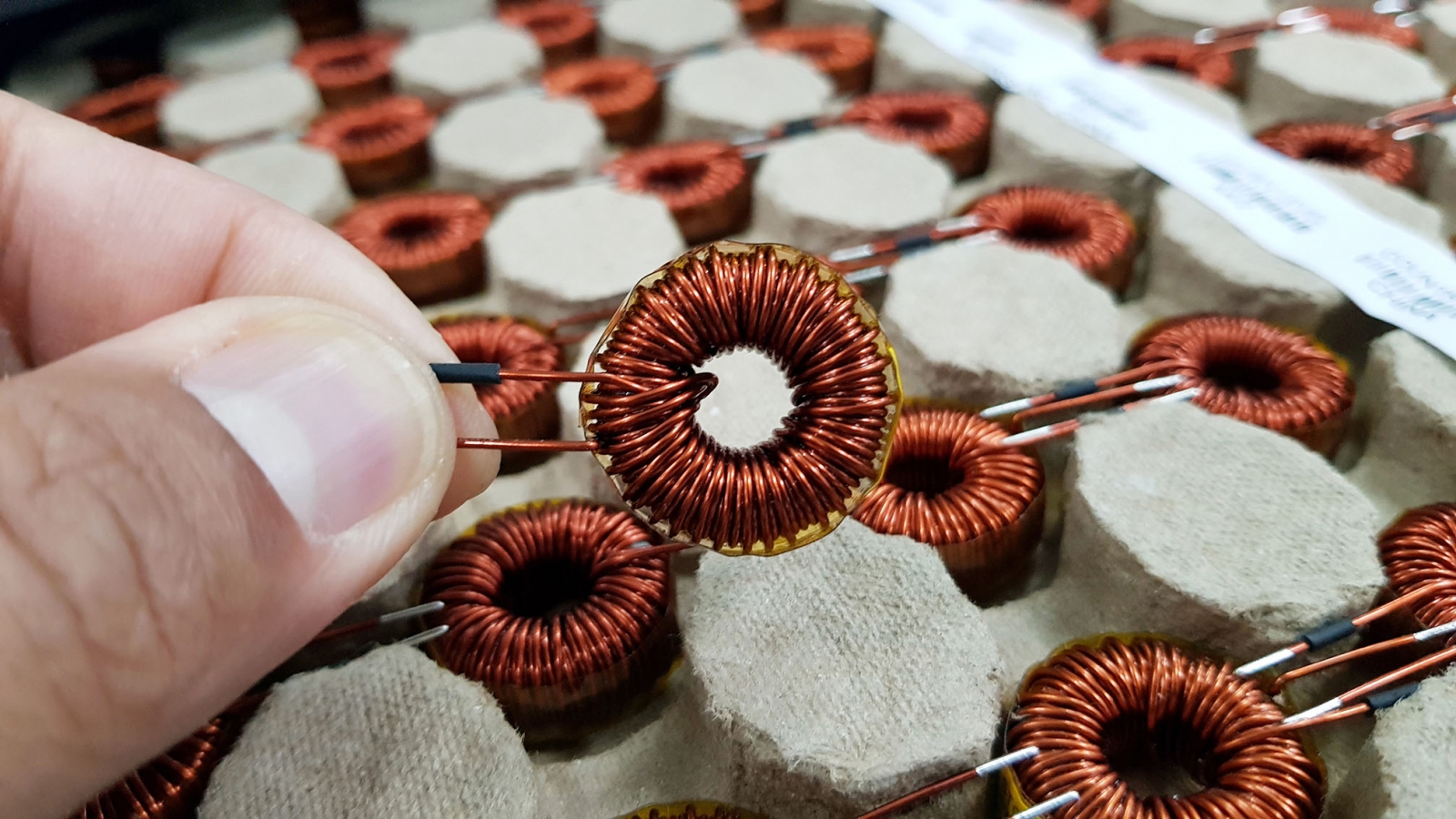

隨著電子設備向小型化、高性能化方向發展,電感線圈作為關鍵電子元件的需求量大幅增長,廣泛應用於電源管理、通信基站、新能源汽車、消費電子等領域。在電感線圈的製造過程中,點膠工藝直接影響產品的可靠性和性能,主要用於固定線圈、絕緣保護、防潮密封及散熱管理。傳統的人工點膠方式效率低下,且難以保證一致性,而通用點膠設備又無法滿足電感線圈複雜結構的高精度點膠需求。

目前,電感線圈製造行業面臨諸多挑戰:人工點膠依賴熟練工人,生產效率低且成本高;普通點膠機難以適應不同規格的電感線圈,特別是微型化、異形結構的點膠要求;膠水種類多樣(如UV膠、環氧樹脂、硅膠等),工藝參數調整複雜;此外,隨著智能製造的發展,市場對點膠設備的自動化、智能化要求越來越高,需要設備具備高精度定位、智能控膠、數據追溯等功能。

为应对这些挑战,开发一款专用的电感线圈自动点胶机成为行业迫切需求。 该设备需具备高精度点胶能力(微米级控制),支持多种胶水类型,适应不同电感结构,并能与生产线其他设备协同工作,实现高效、稳定的自动化生产。 同时,随着工业4.0和智能制造的推进,点胶机的智能化功能(如视觉定位、AI胶形检测、数据监控等)也将成为核心竞争力,助力电子制造行业提升质量、降低成本、增强市场竞争力。





02
高效可靠的專業方案
該設備控制系統採用永宏M-PLC系列中型可編程控制器作為主站,通過EtherCAT總線連接16台SC3系列伺服驅動器,同時以脈衝方式控制另外8台SC3伺服和1台步進電機,構建了高精度運動控制網絡。系統創新性地運用motion點表控制技術,實現兩軸圓弧插補和多軸連續軌跡插補功能,可精準執行複雜點膠路徑。主控單元配備雙RS485接口和以太網端口,其中以太網通道分別與永宏P5B系列7寸觸摸屏建立人機交互通訊,以及與視覺系統通過Modbus TCP協議實現拍照觸發和結果讀取。這種架構設計既保證了運動控制的實時性和精確度,又實現了工藝流程的柔性化配置,支持根據產品特徵自定義點膠軌跡和膠量參數,為高質量點膠作業提供了可靠的自動化解決方案。


03
FATEK讓您脱颖而出

► 質量控制優勢
電感線圈點膠機採用雙CCD視覺檢測系統,實現點膠過程的即時質量監控。當偵測到點膠位置偏移、膠量不足或溢膠等異常時,系統立即觸發警報。連續出現多個不良品時,設備將自動停機,有效防止批量性質量問題。此閉環控制系統將不良率嚴格控制在0.5%以下,顯著提升產品良率。

► 技術性能優勢
本設備搭載FATEK M-PLC主控制器,整合24軸伺服系統(16軸EtherCAT總線+8軸脈衝控制+1台步進馬達),採用創新motion點表控制技術實現多軸同步作業。支援兩軸圓弧插補與多軸連續軌跡控制,重複定位精度達±0.01mm。強勁的運算效能可達成6秒/件的生產節拍,完美滿足高效生產需求。

► 維護便利優勢
模組化設計使各工作站獨立運作,維護互不干擾。透過FATEK P5B人機界面可遠端進行程序更新與參數設定,大幅縮短維護工時。系統自動記錄設備運轉數據,提供完善的故障診斷與預防性維護功能,有效提升設備綜合利用率。

► 生產彈性優勢
8工位旋轉平台設計,各站別可獨立控制。直覺化人機界面支援點膠參數靈活設定,輕鬆應對多樣化產品規格。內建工藝參數存儲功能,實現快速換線作業,大幅提升生產線適應能力。




04
解决方案中選用的
FATEK產品
